多合一增量式 4 件套，包括頭部、秤和計數器

增量式秤 這是一個包含磁頭、秤和計數器的系統。線性磁檢測器單元“SI-140PAC”能夠以0.1 mm的分辨率進行高精度測量。利用磁性編碼器的特性，耐臟、防塵，非接觸式檢測。檢測距離以 4 毫米為基礎，支持高達 ± 3 毫米（1 至 7 毫米）。

• 基本單位▼
• 應用實例 ▼
• 外形圖▼

點擊此處查看“規格表”

基本單位介紹

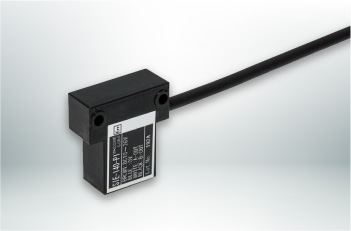

磁性探測器頭“SIE-140-P1”

磁頭寬度僅為20mm的超小型磁檢測頭。通過將 EX-140-M4 連接到 1m 末端的連接器來使用輸出線長度。

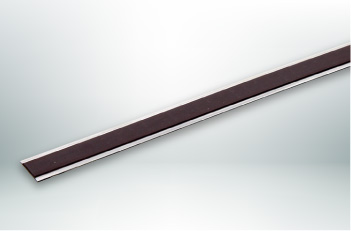

磁性秤“SIS-140-J2100B0”

橡膠磁鐵以 N 極 10 毫米和 S 極 10 毫米等間隔交替磁化，粘附在不銹鋼底座上。它的總長度為 2,100 毫米（有效長度為 2,000 毫米），并配有用于粘貼的雙面膠帶。
如果您想延長刻度長度，您可以單獨購買SIS-140并將其連接到所需的長度*。

* 如果要縮短刻度，可以將其切割成所需的長度并使用。
但是，一旦切割端面就無法連接和延伸。

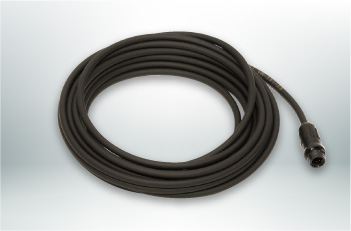

延長線“EX-140-M4”

它通過連接到 SIE-140-P1 來使用。
由于它的長度為 4 m，因此即使將其切割成所需的長度也可以使用。
連接到 CU666-RE-4THI / XJ。

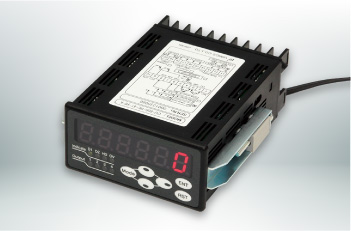

計數器“CU-666-RE-4T-HI / XJ”

以 0.1 毫米為單位顯示測量值的計數器。由于主體已內置于內部，只需連接磁檢測頭即可使用。配備6位LED，可進行檢測、測量值、報警輸出等。
此外，通過在柜臺側乘以 4，可以顯示 0.025 毫米。

其他配件

• AC電源線（電源線長度為2m，電源線末端使用圓形端子。連接到計數器“CU-666-RE-4T-HI / XJ”即可供電）
• 頭部安裝螺絲 x 2（磁檢測頭安裝螺絲“SIE-140-P1”/M3 x 20 / BsNi）
• 磁鐵觀察器（您可以目視檢查秤“SIS-140”的磁化狀態） 20 x 43.5 mm
• 使用說明書（計數器）
• 初始化器 雙面膠帶 6m

典型應用實例

• 每次用卷尺測量的地方的長久測量
• 作為固定尺寸切割的刻度
• 檢測天線伸縮

各單元外形圖

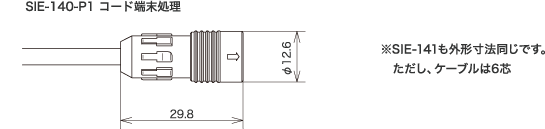

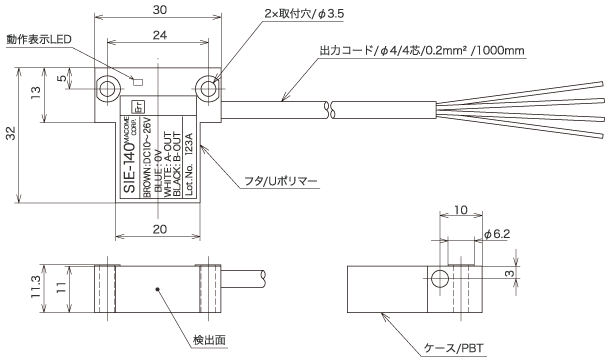

增量式線性編碼器檢測頭“SIE-140”

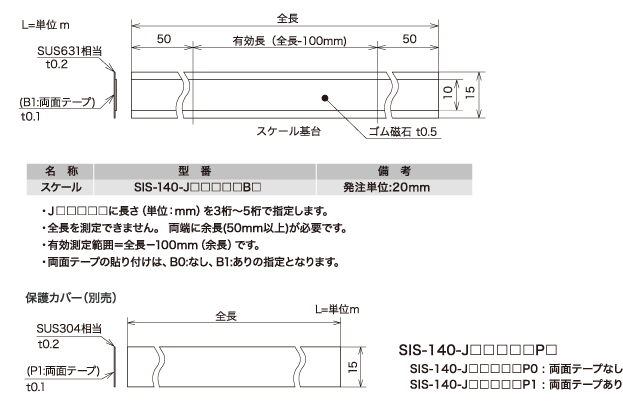

增量式線性編碼器磁尺“SIS-140”

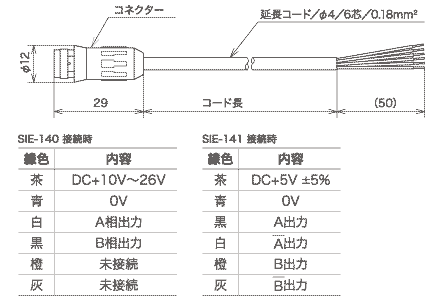

延長線“EX-140”

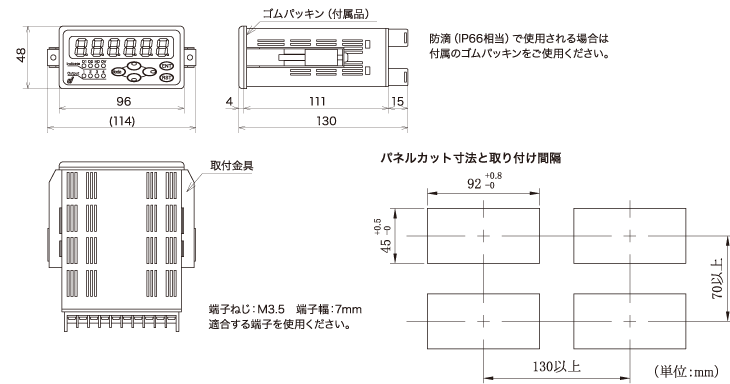

多主計數器“CU-666-RE-4T-HI-K/XJ”
